纳米级二硫化钼：新材料应用的前沿研究
2026-08-11

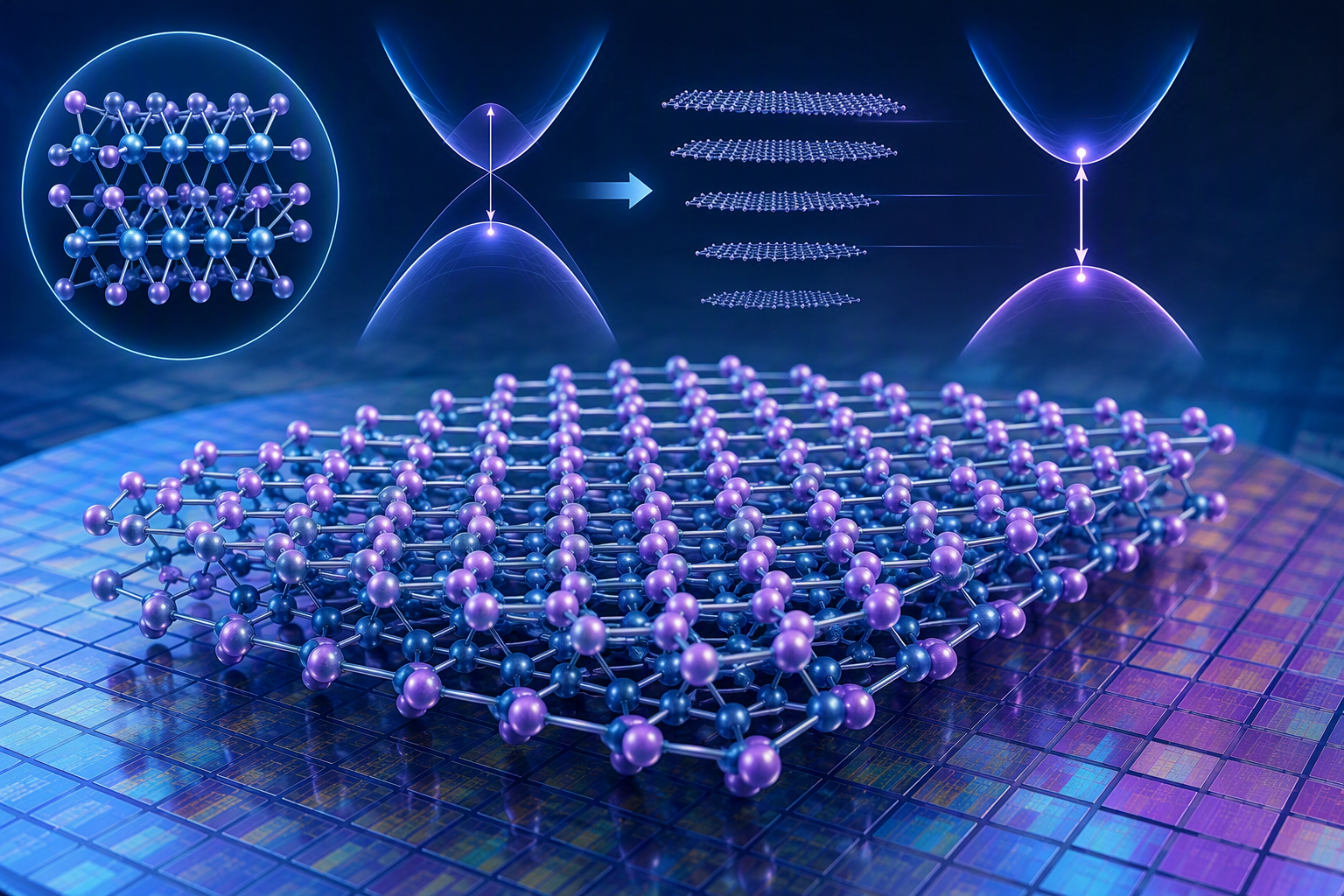

纳米级二硫化钼作为过渡金属硫族化物的代表，正从传统润滑材料跨界成为半导体、催化和能源存储领域的研究热点。当MoS2的厚度缩减至原子层级时，其带隙结构从间接带隙转变为直接带隙（约1.8 eV），这一量子限域效应为光电子器件和柔性电子学开辟了全新路径。2024年12月，国家标准化管理委员会发布GB/T 44935-2024《纳米技术 二硫化钼薄片的层数测量 拉曼光谱法》，该标准于2025年7月1日正式实施，标志着纳米级二硫化钼的表征体系进入规范化阶段。
二维半导体领域的突破
纳米级二硫化钼在半导体领域的进展尤为引人关注。2025年10月，国内研究团队率先报道了全球首个6英寸二维过渡金属硫族化合物半导体单晶的量产化制备，150毫米晶圆单向畴对齐率超过99%。2026年7月，国内首条8英寸二维半导体工艺线完成全线贯通，工艺良率突破99.99%，计划2029年实现等效硅基5纳米芯片量产。台积电也于2026年6月在VLSI研讨会上展示了300毫米晶圆上50纳米接触栅极间距的二维n/pFET集成器件，表明国际巨头正加速推动二维晶体管从实验室走向产线。
这些突破的核心在于纳米级二硫化钼的原子级超薄沟道特性。与硅基材料相比，单层MoS2厚度仅约0.65纳米，在短沟道尺度下能够实现天然强栅控能力，有效抑制短沟道效应和量子隧穿漏电。这使得MoS2被视为后摩尔时代最具潜力的非硅沟道材料之一。
催化与能源存储应用
在电催化领域，纳米级二硫化钼因其边缘活性位点的高密度暴露，被认为是替代铂基催化剂的有力竞争者。研究表明，通过功能化石墨烯量子点诱导合成近原子层MoS2纳米片，可显著提升析氢反应（HER）的催化活性。CVD方法制备的多孔MoS2结构 decorated with Pt纳米簇，其过电位低至43 mV，Tafel斜率为56 mV/dec，展现出接近商用铂碳催化剂的活性水平。
在储能方面，MoS2纳米花瓣与碳量子点的复合结构在光电容器件中实现了4.4%的整体效率和34%的存储效率。MoS2纳米片与TiO2构建的半导体纳米结，在光电催化氮还原合成氨反应中实现了65.52%的法拉第效率，为常温常压下的氮固定提供了新思路。
一维纳米管的极限探索
2025年，日本东京大学等机构在Science上报道了将MoS2纳米管推进至1纳米直径的极限合成。研究团队利用氮化硼纳米管内部限域反应策略，使Mo4S4团簇在受限空间中聚合并重构，形成此前难以获得的超细单壁MoS2纳米管。这种由半导体MoS2与绝缘BN构成的同轴纳米管异质结，天然形成了栅极全包围器件所需的几何构型，为下一代一维半导体晶体管提供了材料基础。
挑战与展望
纳米级二硫化钼从实验室走向产业化仍面临若干瓶颈。大面积均匀生长的良率控制、层数精确调控以及与现有硅基工艺的兼容性，是制约其工程化应用的关键问题。此外，纳米级MoS2在大气环境中的长期稳定性、界面缺陷对器件性能的影响等也需要进一步研究。尽管如此，随着国家标准体系的完善和晶圆级制备技术的突破，纳米级二硫化钼在新材料应用中的产业化前景正在加速明朗。
**标签：** 纳米级二硫化钼, nano MoS2, 二维半导体, two-dimensional semiconductor, MoS2催化剂, 拉曼光谱法, GB/T 44935-2024, 柔性电子, 析氢反应, Raman spectroscopy
