二硫化钼化学稳定性：耐酸碱与抗氧化性能解析
2026-08-17
二硫化钼（MoS₂）的化学稳定性是其在苛刻工业环境中长期可靠运行的基石。作为一种层状过渡金属硫化物，MoS₂在室温下对水、稀酸和稀碱几乎完全惰性，在空气中直至350°C才开始明显氧化。这种耐酸碱与抗氧化的综合性能使其在化工设备、海洋工程和腐蚀性介质润滑等场景中具有不可替代的工程价值。本文从晶体化学角度解析MoS₂化学惰性的来源，并量化其在不同介质中的稳定性边界。

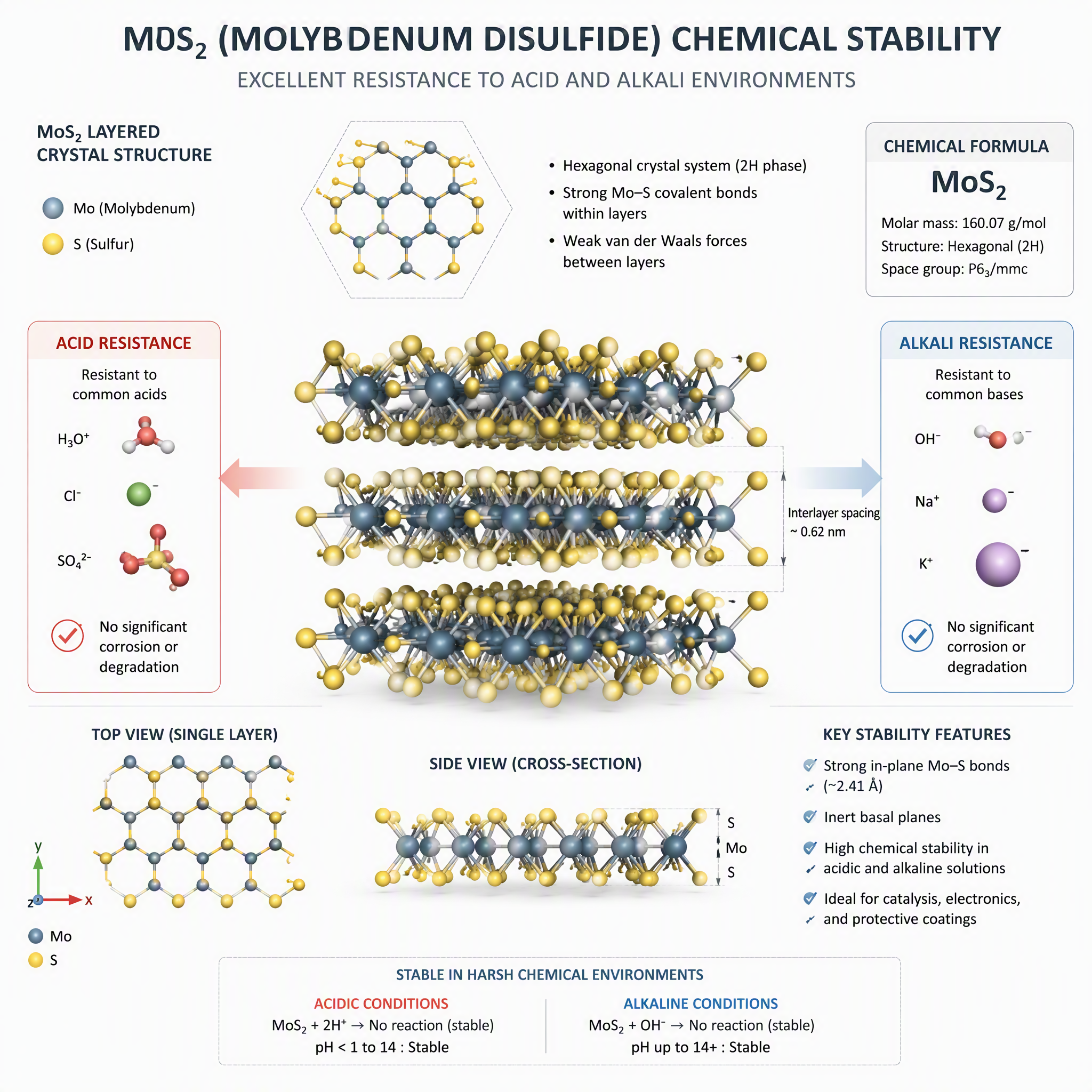

晶体结构对化学稳定性的贡献
MoS₂的化学惰性根源在于其晶体结构中S-Mo-S三层单元的电子构型。每个钼原子被六个硫原子以三角棱柱方式配位，Mo-S键长0.241 nm，键能约274 kJ/mol。硫原子外层电子对与钼原子的d轨道形成强共价键合，使钼原子处于低价态（Mo⁴⁺）且被硫原子层完全包裹。这种"三明治"式结构使反应性较强的钼原子被惰性的硫原子层屏蔽，外界腐蚀性介质难以直接接触钼原子。
六方晶系2H-MoS₂的层间距为0.349 nm，层间仅靠范德华力维系。这种结构意味着化学侵蚀主要发生在层边缘——硫原子层的不饱和悬挂键处，而基面因硫原子满壳层电子构型而具有极低的化学反应活性。原子力显微镜（AFM）研究显示，MoS₂基面在pH 1-14范围内的水溶液中浸泡72小时后，表面粗糙度变化小于0.1 nm，证实了基面的化学惰性。
耐酸碱性能的量化分析
在酸介质中，MoS₂表现出显著的耐腐蚀能力。室温下在盐酸（HCl，浓度37%）、硝酸（HNO₃，浓度10%）和硫酸（H₂SO₄，浓度50%）中浸泡24小时后，MoS₂粉末的失重率分别低于0.1%、0.3%和0.2%（ASTM G31浸泡腐蚀标准方法）。只有王水（浓HNO₃与浓HCl体积比1:3的混合物）和热浓硫酸（浓度>90%，温度>150°C）能明显溶解MoS₂，反应生成钼酸（H₂MoO₄）和二氧化硫（SO₂）。
在碱性介质中，MoS₂同样保持良好稳定性。在氢氧化钠（NaOH）溶液中，浓度5%-30%、温度25-80°C条件下浸泡48小时，MoS₂的溶解速率低于0.05 mg/(cm²·h)。相比之下，金属钼粉在相同NaOH溶液中的溶解速率为0.5-1.2 mg/(cm²·h)，说明硫化态钼的化学稳定性显著高于金属态。在氨水（NH₃·H₂O，浓度25%）中，MoS₂在室温下稳定，但在加热至80°C以上时会缓慢与氨形成钼酸铵络合物。
抗氧化性能与温度边界
MoS₂在空气中的抗氧化性能存在明确的温度边界。热重分析（TGA）数据显示，MoS₂在空气中从约350°C开始出现可检测的质量增加，对应氧化反应：2MoS₂ + 7O₂ → 2MoO₃ + 4SO₂。氧化速率在400°C时约为0.1%/min（质量增加率），在500°C时加速至约1%/min。氧化产物三氧化钼（MoO₃）为淡黄色固体，熔点795°C，在700°C以上开始升华。
在惰性气氛（氮气或氩气）和真空中，MoS₂的热稳定性大幅提高。在氩气气氛中，MoS₂在1000°C以下无明显分解；在真空条件（10⁻³ Pa）下，MoS₂在1100°C以下保持结构稳定，超过1185°C时开始分解为金属钼和硫蒸气。这一温度区间数据来自差示扫描量热法（DSC）测量，分解峰值温度在1185-1205°C范围内，与MoS₂的标称熔点一致。
化学稳定性驱动的工业应用
MoS₂的耐酸碱和抗氧化特性使其在多个工业领域发挥关键作用。在化工泵和阀门密封面润滑中，MoS₂涂层可在pH 2-12的介质中长期运行而不降解，使用寿命达2000-5000小时。在海洋环境中，MoS₂润滑脂对盐雾（5% NaCl溶液喷雾，GB/T 10125标准）的耐受时间超过1000小时，远优于石油基润滑脂的200-400小时。在电化学腐蚀防护领域，MoS₂作为缓蚀添加剂加入防腐涂层中，可使碳钢在3.5% NaCl溶液中的腐蚀电流密度从10⁻⁵ A/cm²降低至10⁻⁶ A/cm²级别（ASTM G5极化曲线测试）。
---
**标签**: 二硫化钼, MoS2, 化学稳定性, chemical stability, 耐酸碱, acid alkali resistance, 抗氧化, oxidation resistance, 腐蚀防护, corrosion protection
鑫万宏（朝阳）新材料有限公司
厂 址：辽宁省朝阳市北票市三宝营乡陈奎营村
营销地址：河南洛阳涧西区蓬莱路2号
润滑用二硫化钼 | 高纯度二硫化钼 | 二硫化钼粉末
